一體成形！沒有外露的尾巴！

這篇其實是教大家省錢妙招........
只要適用 5V 變壓器的都可以！(一般鋰電池幾乎都是這個電位)
像是手機、PDA、GPS、MP3........只要再做一條 USB 轉接線
什麼都可以充......

前言：
其實很早就想自己做電池盒了！
只是找不到比較好的方法！(當然是省錢又簡單的...)
看多很多 DIY 高手的作品！有的不容易做！
有的成本過高！有的多了個尾巴.......(USB 線外露)
於是有了這次的 DIY........
廢話不多說！開始吧...........

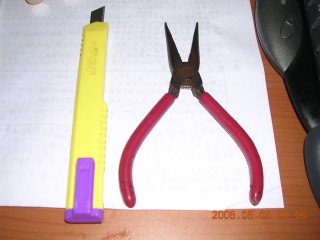

工具這夠簡單吧！
美工刀+尖嘴鉗+烙鐵(烙鐵漏拍了...)

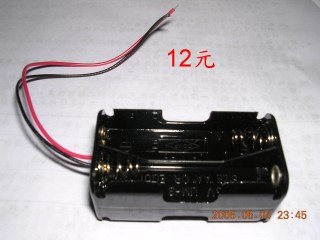

電池盒 12 元

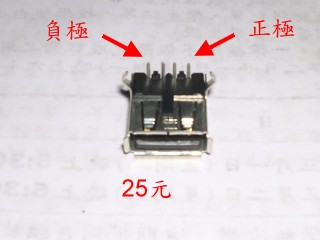

USB 母頭 25 元

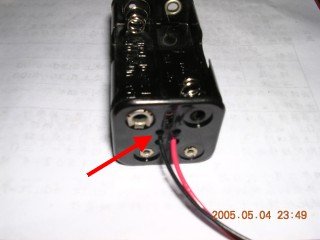

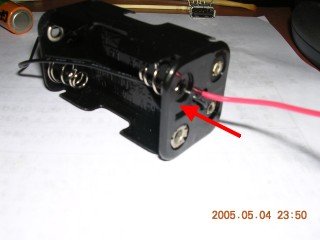

電池盒有預留一些小孔


把黑線繞進左上的孔


紅線直接退回去

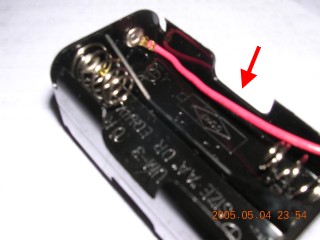

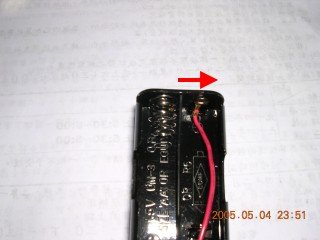

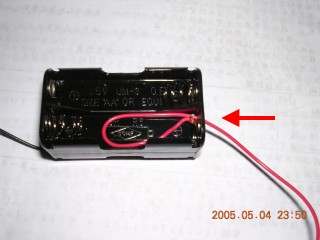

把紅線的接點推到外側角落


讓紅線可以沿著邊邊走

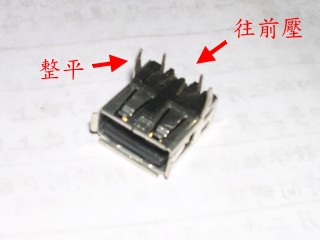

這時換用尖嘴鉗把 USB 中間兩隻腳往內折(這兩根是資料線用不到)
整平外側的卡腳以便於結合到電池盒上

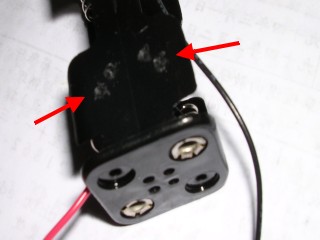

再來用到刀片在依照 USB 腳位挖四個洞！
如果有小轉頭也可以！我自己是用刀片滿好挖的！

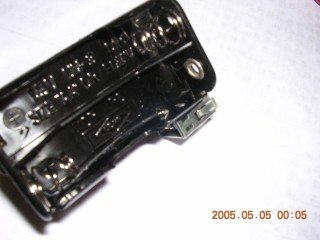

結合之後把固定腳往內夾住固定！


正負腳就往電線方向折！

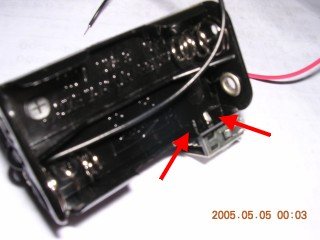

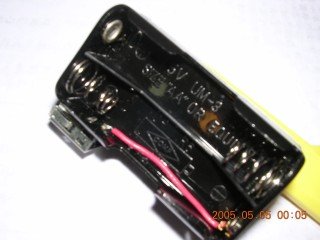

把黑線焊接上

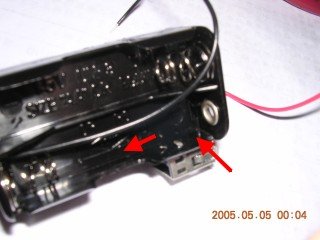

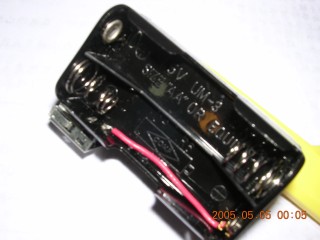

紅線也焊接上

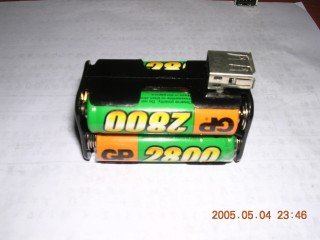

完成後把電池裝上去

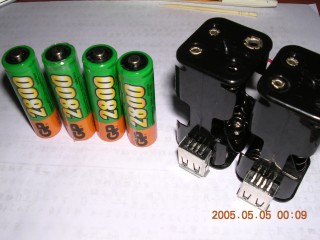

一口氣作了兩個！來個大合照！
使用 2800mA(一個 80 元) *4 ！
重點是便宜又容易做！電池盒+USB 母頭只要 37 元！連點膠都不需要.........

Posted by paddy at 痞客邦 PIXNET 留言(23) 引用(0) 人氣()

Shorten Url Forward by E-mail Forward to Guestbook

▲top

open trackbacks list Trackbacks (0)

留言列表 (23)

Post Comment
  • #1 jforever1985 jforever1985 on 2007/01/08 15:23
  • jforever1985

  • 好物阿..XD
    本人想求教...自製5V電源供應器 = ="
  • #2 ricker on 2007/03/08 13:05
  • ricker

  • 請問這樣如果低電流的話...電流會不會回流丫@@?還是...醬會不會造成PDA或MP3有所影響@@?
  • #3 paddy paddy on 2007/03/13 15:21
  • paddy

  • 關於回流，有兩極化的說法！
    有的人說會，所以做的很多保護，也有一方持不會的態度！

    我基本上，相信事實，基本上我用在 PDA 與 藍芽 GPS 上都很正常！其他非充電型的設備更沒問題！

    我覺得就理論上的確會有回流得可能！但一般設備不會讓電從這裡跑出來，所以可以不用擔心！除非你想接的設備，本身設計很差！
  • #4 叮叮 寄信給 叮叮 on 2007/11/04 22:49
  • 叮叮

  • 這樣不行吧

    鎳氫電池上面雖然標示1.2V但拿三壓電錶去量至少都有1.3X四顆就5.2X應該是充不進去因為usb只有5V
  • #5 Paddy on 2007/11/05 17:41
  • Paddy

  • 放心~~~，一般稱 5V 只是表示一個基準值，它是有容許誤差的，而不是一定非要準準 5V 才行！
    一般用到 7.5V都沒什麼關係，設計好一點的用到 9V、12V，也都 OK ....
    更何況你的 USB 也不見得是很準的 5V，不信你可以量量看，仔細注意你還會發現，不只不準還會隨著時間變動，白天用電比較頻繁，家裡的市電會比較低，晚上比較少人用電壓會比較高，一般市電的範圍是 100V~120V，這樣轉成 USB 你覺得 5V 會很準嗎？
  • #6 賓果神 寄信給 賓果神 on 2008/02/10 21:16
  • 賓果神

  • 充電

    請問沒電後能直接插電充電嗎??有點怕報ㄟ呵呵
  • 這就是要代替充電器來充電的，當然是沒電的時候直接插來充電 ^__^

    只要用電表量過確認極性，相信沒有什麼問題！

    如果還是怕...就花錢滿現成的嘍！
    DIY 還是要有點冒險精神才行！^__^

    paddy replied in 2008/02/13 10:23

  • Private Comment
  • #8 灰 on 2008/09/26 12:34
  • 灰

  • 1.外部電源變化和輸出沒有直接的關係，完全是看電路設計
    2.一定要用充電電池，不然電壓太高可能造成其他電器損壞
    3.還要另外準備一組電池充電器
    4.金屬外露部份太多，而且不是很保險的感覺，怕怕
  • #9 poko 寄信給 poko on 2008/12/15 19:35
  • poko

  • Thanks

    大大:
    真是佛心來著....
    Is good thing
    from poko
  • #10 simon 寄信給 simon on 2008/12/30 10:32
  • simon

  • 寫的好

    寫的真好
    版大借小弟引用一下文章喔～～～
  • 沒問題，如果不會太麻煩的話，可以載名一下出處！^__^

    paddy replied in 2008/12/30 10:37

  • #11 simon 寄信給 simon on 2008/12/30 11:01
  • simon

  • 感謝～～～

    我有特別註名出處喔～～～
  • #12 simon on 2008/12/30 11:49
  • simon

  • 建議版大可以拿到露天拍賣
    賺賺外快
    也可以做四號的充電器
    保證業績一路長紅
    相信我～～～
  • #13 胖虎 寄信給 胖虎 on 2009/09/03 16:15
  • 胖虎

  • 支持diy但是

    你一个usb口25？？让人坑了。。顶多2元。我做过用一节电池的。利用美信的芯片升压到5V。你这个电压很不稳。
  • 嗯...地區不同果然物價也差不少呀！^__^
    至於電壓，嗯...我這樣用到是沒什麼問題
    加上穩壓應該是更好...不過沒有比較數據所以比較難判斷

    paddy replied in 2009/09/03 18:43

  • #14 judy 寄信給 judy on 2010/02/09 15:06
  • judy

  • USB

    請問7v的 DC能這樣做嗎?會燒壞手機嗎?謝謝.
  • 主要是看輸入電源的規格，一般用 5V 的直流產品，都可以適用的！

    paddy replied in 2010/03/01 09:11

  • #15 joe on 2010/04/08 21:42
  • joe

  • 我看完還是有點不太懂耶..
    請問一下這個是甚麼都可以充嗎?

    如果mp3用usb接 這個充電就好了嗎?

    問這個笨問題 = = 麻煩大大幫解答了!!
  • 沒錯啊！基本上用 USB 的都能充
    就跟你把 MP3 差到電腦的 USB 孔，是一樣的！

    paddy replied in 2010/04/09 09:35

  • #16 thk on 2010/09/29 00:47
  • thk

  • 我比較窮,光華買電池盒10元+USB母頭15元=只花25元,做了三個,
    用1.2V充電式電池真的可以對手機充電,
    用一般市面上賣的金頂,國際牌的1.5V就不能對手機充電,
    謝謝您的教學,受益良多
  • Private Comment
  • #18 鄭 錫勳 on 2011/04/25 16:53
  • 鄭 錫勳

  • 請問這方法用來充 iPad 可行嗎？iPad 原廠的的 USB 充電器是 10W，輸出是 5V , 2.1A。
  • 依據理論計算是可以的！
    不過 APPLE 的產品，好像會反向偵測充電器的...阻抗？不是很確定
    所以我不敢給你打包票，不過 DIY 就是要有實驗精神！
    歡迎你試試看，再來跟大家分享！

    paddy replied in 2011/04/28 16:06

  • #19 kei on 2011/06/07 11:23
  • kei

  • 真是很讚的DIY教學文
    先給大大按個讚
    另外想要再請教一下
    若有現成的USB線可以拆下來用的話
    那上面的線跟電池盒應該可以接上沒錯吧?!
    請問paddy知道怎麼接嗎?!
    USB的線裡頭哪兩條是電源啊??
  • 紅色－USB電源 標有－VCC、Power、5V、5VSB字樣
    綠色－USB數據線（正）－DATA+、USBD+、PD+、USBDT+
    白色－USB數據線（負）－DATA-、USBD-、PD-、USBDT+
    黑色－地線 －GND、Ground

    通常是這樣的！

    paddy replied in 2011/06/10 14:15

  • #20 訪客 on 2011/09/04 15:04
  • 訪客

  • 是不錯..不過體積太大
    或許可以在自己玩一下 利用兩個電池來完成他
  • 兩顆的話，要注意電壓喔！
    鎳氫電池一般來說是 1.2V
    兩個才 2.4V，這對於 USB 來說是不夠的！(USB的標準是 5V)

    paddy replied in 2011/09/29 11:39

  • #21 Sh on 2011/09/18 10:46
  • Sh

  • 請問手機充飽了,他會自己停下來嗎?
    還是會一直充電
  • 確實是會繼續充
    至於有什麼影響...一般來說，手機會有過充保護！
    就像你插著充電器充電一樣！充飽也是手機停下來，不是充電器停下來！
    不過這跟被充電的設備有關係，我不敢跟你打包票！
    不放心的話，就是邊充邊觀察(這也是 DIY 精神)！

    paddy replied in 2011/09/29 11:44

  • #22 訪客 on 2011/10/06 21:45
  • 訪客

  • 一般市電的範圍是 100V~120V，這樣轉成 USB 你覺得 5V 會很準嗎？
    1. 看電路設計 照理來說不管你輸入幾V 只是誤差不太大輸出的電壓不會跟隨浮動
    假設有個7805 IC你給他9V跟給他10V出來的電壓會不同? 答案是都是5V

    2.怕過充可以並聯1個電阻

    3.二極體有0.6V的降壓

    4.有些3C產品Data +-沒訊號沒辦法充 把Data+ -短路或許可以解決
  • #23 訪客 on 2011/12/01 10:29
  • 訪客

  • 您好，我沒有電子概念，請教若以6v鉛酸電池接上USB接頭，對手機充電是否可行？
